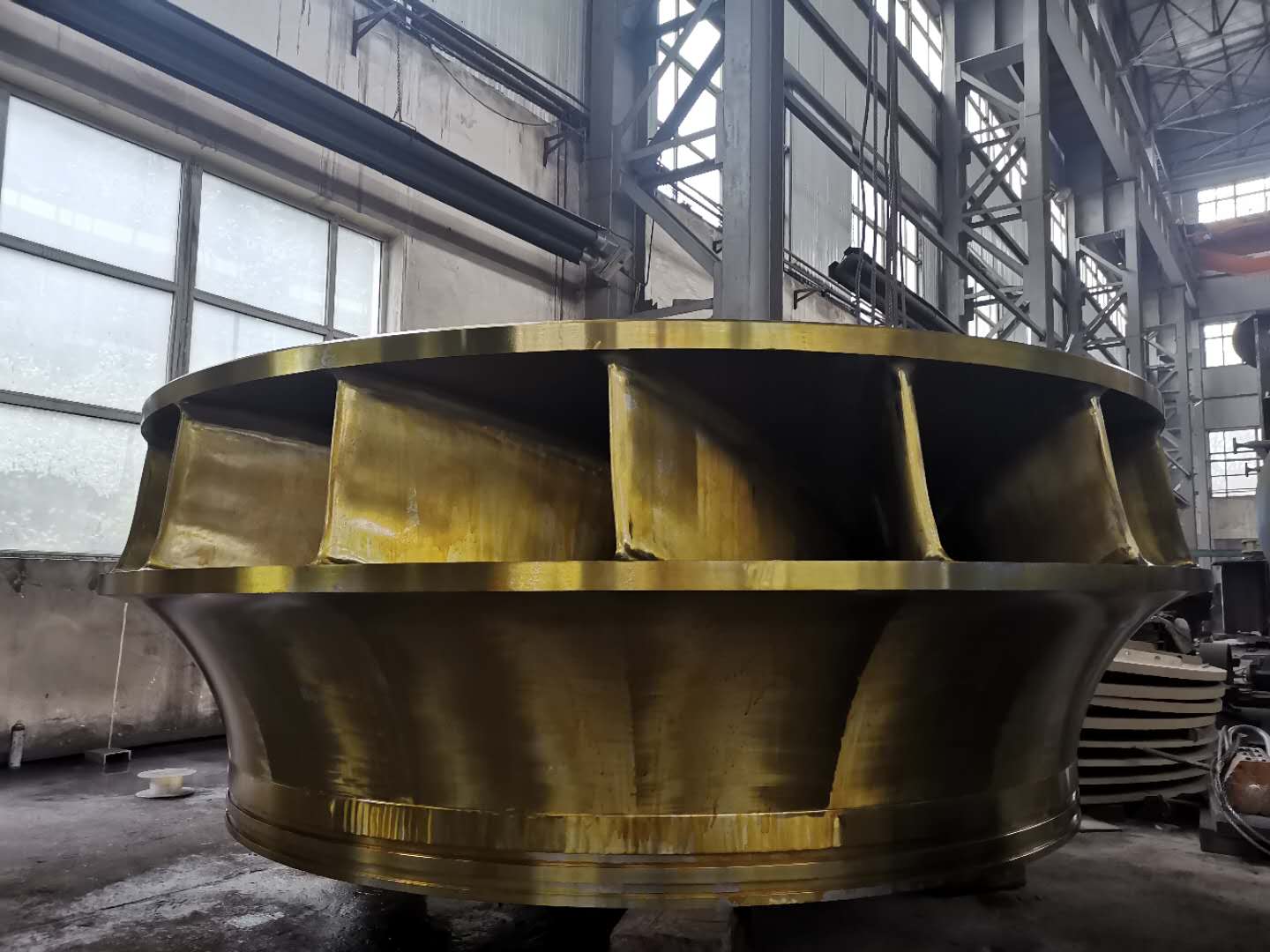

水輪機轉輪(RunnerofWaterTurbine)是將水能轉換為機械能的關鍵性部件，其葉片型線的準確與否是影響水輪機效率、出力、空蝕和運行壽命的重要因素，是衡量水輪機制造水平的重要標志。水輪機轉輪葉片一般都根據水力學而設計成三維扭曲曲面體，截面形狀十分復雜，進水邊與出水邊的厚度懸殊大。傳統的葉片設計與制作及放樣主要依據葉片的木模圖米實現，即用保角變換法對各計算流面進行葉片繪形，并繪制葉片的正面軸面截線，然后通過某種方法進行葉片加厚并繪制出葉片背面軸面截線，***后通過一組水平的輔助截線求出其與正、背面軸面截線的交點，從而得到葉片木模圖。這種制作方法在手工繪形設計時代是極其簡便合適的，而現代的設計理念則是用分布在翼形骨線上的奇點(源點、匯點和渦點)來替代轉輪柵中的翼形，以無擾動來流與奇點系列誘導相疊加的流場來替代流體繞葉柵的實際流場，同時，保證翼形圍線為疊加流場中的一條封閉流線，應用勢流疊加原理設計出轉輪葉片，至于葉片的制作及放樣工作大都則是通過計算機輔助繪圖軟件來實現的。
